| 北京 鸟巢 |
北京年2008奥运会开幕式的体育场馆！

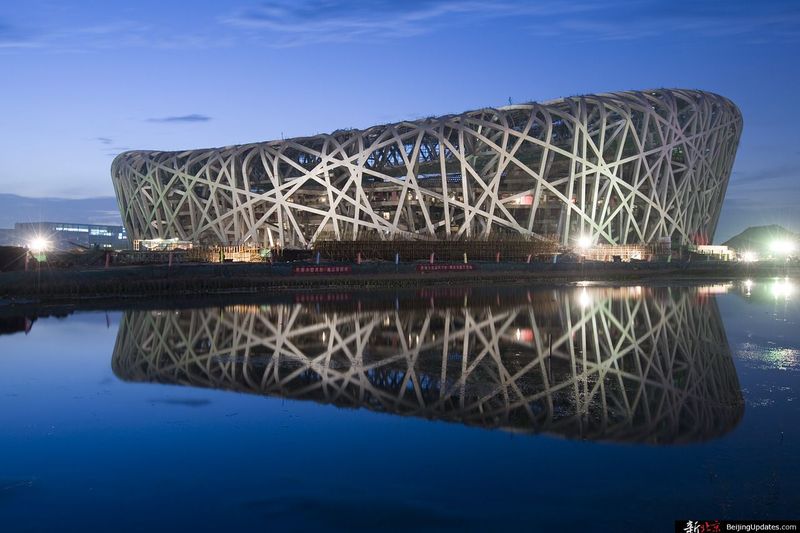

“鸟巢”外形结构主要由巨大的门式钢架组成，共有24根桁架柱，现已完成20根桁架柱整柱及2根下柱吊装。国家体育场建筑顶面呈鞍形，长轴为332.3米，短轴为296.4米，最高点高度为68.5米，最低点高度为42.8米。在保持“鸟巢”建筑风格不变的前提下，新设计方案对结构布局、构建截面形式、材料利用率等问题进行了较大幅度的调整与优化。原设计方案中的可开启屋顶被取消，屋顶开口扩大，并通过钢结构的优化大大减少了用钢量。大跨度屋盖支撑在24根桁架柱之上，柱距为37.96米。主桁架围绕屋盖中间的开口放射形布置，有22榀主桁架直通或接近直通。为了避免出现过于复杂的节点，少量主桁架在内环附近截断。钢结构大量采用由钢板焊接而成的箱形构件，交叉布置的主桁架与屋面及立面的次结构一起形成了“鸟巢”的特殊建筑造型。主看台部分采用钢筋混凝土框架一剪力墙结构体系，与大跨度钢结构完全脱开。
“鸟巢”是2008年北京奥运会主体育场。由2001年普利茨克奖获得者赫尔佐格、德梅隆与中国建筑师合作完成的巨型体育场设计，形态如同孕育生命的“巢”，它更像一个摇篮，
寄托着人类对未来的希望。设计者们对这个国家体育场没有做任何多余的处理，只是坦率地把结构暴露在外，因而自然形成了建筑的外观。
说起Q460钢材，大多数人可能都不了解。“鸟巢”结构设计奇特新颖，而这次搭建它的钢结构的Q460也有很多独到之处：Q460是一种低合金高强度钢，它在受力强度达到460兆帕时才会发生塑性变形，这个强度要比一般钢材大，因此生产难度很大。这是国内在建筑结构上首次使用Q460规格的钢材；而这次使用的钢板厚度达到110毫米，是以前绝无仅有的，在国家标准中，Q460的最大厚度也只是100毫米。以前这种钢一般从卢森堡、韩国、日本进口。为了给“鸟巢”提供“合身”的Q460，从2004年9月开始，河南舞阳特种钢厂的科研人员开始了长达半年多的科技攻关，前后3次试制终于获得成功。如今，为“鸟巢”准备的Q460钢材已经开始批量生产。2008年，400吨自主创新、具有知识产权的国产Q460钢材，将撑起“鸟巢”的铁骨钢筋。
此外，屋顶内环主桁架吊装和立面次结构安装已全面展开。“鸟巢”钢结构所使用的钢材厚度可达11厘米，以前从未在国内生产过。另外，在“鸟巢”顶部的网架结构外表面还将贴上一层半透明的膜。使用这种膜后，体育场内的光线不是直射进来的，而是通过漫反射，使光线更柔和，由此形成的漫射光还可解决场内草坪的维护问题，同时也有为座席遮风挡雨的功能。
许多看过“鸟巢”设计模型的人这样形容：那是一个用树枝般的钢网把一个可容10万人的体育场编织成的一个温馨鸟巢！用来孕育与呵护生命的“巢”，寄托着人类对未来的希望。
整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的鸟巢，其灰色矿质般的钢网以透明的膜材料覆盖，其中包含着一个土红色的碗状体育场看台。在这里，中国传统文化中镂空的手法、陶瓷的纹路、红色的灿烂与热烈，与现代最先进的钢结构设计完美地相融在一起。
整个建筑通过巨型网状结构联系，内部没有一根立柱，看台是一个完整的没有任何遮挡的碗状造型，如同一个巨大的容器，赋予体育场以不可思议的戏剧性和无与伦比的震撼力。这种均匀而连续的环形也将使观众获得最佳的视野，带动他们的兴奋情绪，并激励运动员向更快、更高、更强冲刺。在这里，人，真正被赋予中心的地位。
|
|
|
